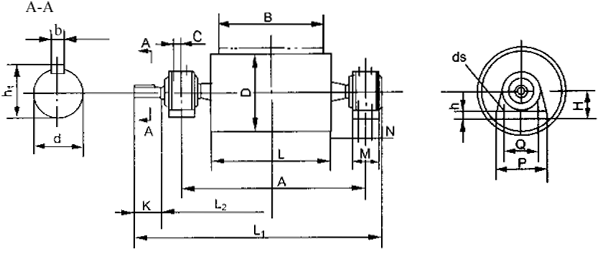

B	D	A	L	L2	M	N	Q	P	H	h	L1	k	h1	d	b	ds	許用扭矩（公斤厘米）
																	光面 滾筒	膠面 滾筒
500	500	850	600	505.5	70	-	280	340	100	33	與TMG懸掛式齒輪減速機裝配					φ27	16300	25000
650	500	1000	750	588.5	90	-	350	410	120	33						φ27	21200	32600
	630																29600	45400
800	500	1300	950	738.5	90	-	350	410	120	33						φ27	26200	40100
	630			771	130	80	380	460	140	33							36700	56100
	800																55900	85500
1000	630	1500	1150	871	130	80	380	460	140	33						φ27	45700	70100
	800			900	160	90	440	530	160	53						φ30	69600	106800
	1000			930	170	100	480	570	180	53							-	177500
1200	630	1750	1400	1025	160	90	440	530	160	53						φ34	54900	84000
	800																83700	128100
	1000			1055	170	100	480	570	180	53							-	21300
	1250			1065	160	110	540	630	200	63							-	300000
1400	800	2000	1600	1150	160	90	440	530	160	53						φ34	97600	149200
	1000			1190	180	110	540	630	200	63							-	249250
	1250																-	350000
	1400			1200	200	120	590	680	220	63						φ40	-	470000

    注：①滾筒為鋼板焊接結構，分光面和膠面。膠面又分鑄膠和包膠兩種。

        ②許用扭矩：光面按μ=0.2,α=180°；膠面按μ=0.4,α=180°考慮。

        ③TMG懸掛式齒輪減速機外型安裝尺寸見該產品樣本部分說明。
