                    |  | YLB系列深井水泵用三相異步電動機外形尺寸 |  |

                    |  | 詳細介紹: | 發布時間:2007/8/1 15:29:25  |  |

                    |  |

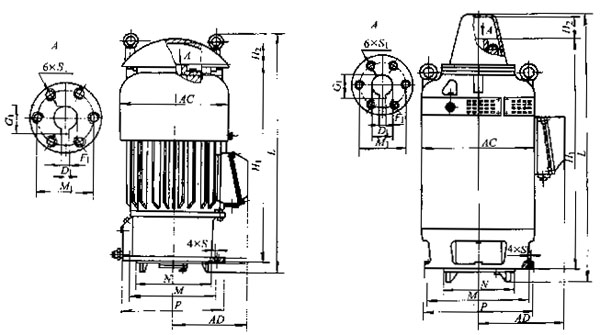

 圖1 YLB系列外形及安裝尺寸圖(IP44)(見表3)             圖2 YLB系列外形及安裝尺寸圖(IP23)(表見3)                                         表3                                      (單位:mm)

| 型號 | D1 | F1 | G1 | H1 | H2 | M | M1 | N | P | S | S1 | AC | AD | L |
| -1-2 YLB132 -2-2 | 20 | 6 | 22.8 | 483 | 75 | 232 | 35 | 210 | 264 | 12 | M5 | 270 | 205 | 625 |
| -1-2 -2-2 YLB160 -1-4 -2-4 | 28 | 8 | 31.3 | 717 | 80 | 267 | 70 | 235 | 325 | 15 | M8 | 350 | 265 | 850 |
| -1-2 -2-2 YLB180 -1-4 -2-4 | 28 | 8 | 31.3 | 750 | 90   | 267 | 70 | 235 | 370 | 15 | M8 | 395 | 290 | 885 |
| 32 | 10 | 35.3 | 370 | 330 | 19 |
| -1-2 -2-2 YLB200-1-4 -2-4 -3-4 | 36 | 10 | 39.3 | 851 | 92 | 370 | 80 | 330 | 420 | 19 | M10 | 445 | 330 | 995 |
| -1-4 YLB250-2-4 -3-4 | 45 | 14 | 48.8 | 964 | 105 | 440 | 104 | 380 | 510 | 19 | M10 | 540 | 395 | 1175 |
| -1-4 YLB280 -2-4 | 50 | 14 | 53.8 | 1055 | 120 | 480 | 110 | 420 | 570 | 24 | M10 | 600 | 445 | 1225 |    |  |  |  |
