                    |  | JP2系列磨光三相異步電動機外形及安裝尺寸 |  |

                    |  | 詳細介紹: | 發布時間:2007/7/31 9:58:15  |  |

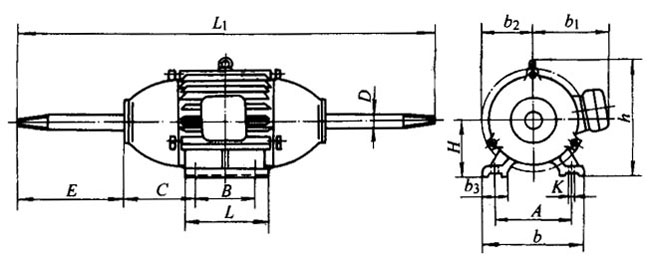

                    |  | JP2型外形尺寸圖(見表3)                                       表3 JP231~241外形尺寸   (單位:mm)
| 型號 | A | B | b | b1 | b2 | b3 | C | D | E | H | h | K | L | L1 |
| JP231-2 | 190 | 140 | 245 | 180 | 120 | 50 | 145 | 35 | 252.5 | 112 | 270 | Ф13 | 175 | 935 |
| JP232-2 | 190 | 159 | 245 | 180 | 120 | 50 | 145 | 35 | 265.5 | 112 | 270 | Ф13 | 195 | 980 |
| JP241-2 | 216 | 140 | 275 | 210 | 140 | 33 | 165 | 45 | 325 | 132 | 315 | Ф13 | 200 | 1120 |  表4 JP221~222、242外形尺寸
| 型號 | 額定功率/KW | 外形尺寸/mm |
| 長 | 寬 | 高 |
| JP221-2 JP222-2 JP242-2 | 1.5 2.2 7.5 | 860 888 1158 | 260 260 350 | 210 210 315 |  |  |  |  |
