當前位置：減速機首頁 >> 產品大全 >> 異步電動機 >> YH系列高轉差率三相異步電動機(H80～280mm) >> YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

　YH系列高轉差率三相異步電動機(H80～280mm)在線購買

　　

　本產品詳細參數

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

詳細介紹：

發布時間：2007/3/29 16:04:31

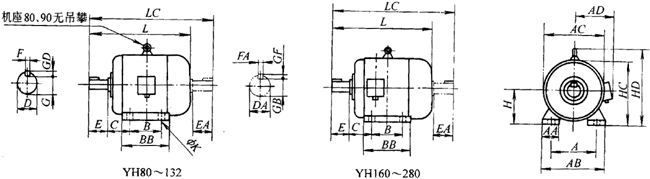

YH系列電動機外形及安裝尺寸圖（B3）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準 機座號	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC
80	80-19	125	37	165	165	150	100	135	50	80	170	245	10 12	285	332
90S	90S24	140	37	180	175	155	100	135	56	90	190			310	368
90L	90L-24	140	42	180	175	155	125	160	56	90	—			335	393
100L	100L28	160	42	205	205	180	140	180	63	100				380	445
112M	112M28	190	52	245	230	190		185	70	112		265		400	463
132S	132S38	216	63	280	270	210		205	89	132		315		475	559
132M	132M38	216	63	280	270	210	178	243	89	132		315		515	597
160M	160M42	254	73	330	335	255	210	275	108	160		385	15	600	717
160L	160L42	254		330	335	255	254	320	108	160		385		645	761
180M	180M48	279		355	360	285	241	315	121	180		430		670	783
180L	180L48	279		355	360	285	279	353	121	180		430		710	821
200L	200L55	318		395	400	310	305	378	133	200		475	19	775	881
225S	225S60	356	83	435	450	345	286	382	149	225		530		820	934
225M	225M60	356	83	435	450	345	311	407	149	225		530		845	959
250M	250M65	406	88	490	495	385	349	458	168	250		575	24	930	1036
280S	280S75	457	93	550	555	410	368	535	190	280		640		1000	1147
280M	280M75	457	93	550	555	410	419	586	190	280		640		1050	1198

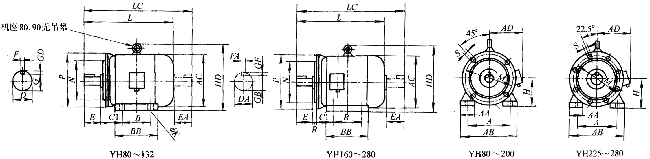

YH系列電動機外形及安裝尺寸圖（B35）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準機座號	A	AA	AB	AC	AD	B	BB	C1	H	HD	K	L	LC	M	N	P	S
80	80-19F165	125	37	165	165	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
90S	90S24F165	140		180	175	155			56	90			310	368
90L	90L24F165						125	160					335	393
100L	100L28F215	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
112M	112M28F215	190	52	245	230	190		185	70	112	265		400	463
132S	132S38F265	216	63	280	270	210		205	89	132	315		475	559	265	230	300
132M	132M38F265						178	243					515	597
160M	160M42F300	254	73	330	325	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
160L	160L42F300						254	320					645	761
180M	180M48F300	279		355	360	285	241	315	121	180	430		670	783
180L	180L48F300						279	353					710	821
200L	200L55F350	318		395	400	310	305	378	133	200	475	19	775	881	350	300	400
225S	225S60F400	356	83	435	450	345	286	382	149	225	530		820	934	400	350	450	8×ф19
225M	225M60F500						311	407					845	959
250M	250M65F500	406	88	490	495	385	349	458	168	250	575	24	930	1036	500	450	550
280S	280S75F500	457	93	550	555	410	368	535	190	280	640		1000	1147
280M	280M75F500						419	586					1050	1198

YH系列電動機B3、B35安裝的軸伸尺寸與第二軸伸尺寸表

中心高	國際標準機座號		D	DA	E	EA	F	FA	G	GB	GD	GF
80	80-19	80-19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S	90S24	90S24F165	24	24	50	50	8	8	20	20	7
90L	90L24	90L24F165
100L	100L28	100L28F215	28	28	60	60			24	24
112M	112M28	112M28F215
132S	132S38	132S38F265	38	38	80	80	10	10	33	33	8
132M	132M38	132M38F265
160M	160M42	160M42F300	42	42	110	110	12	12	37	37
160L	160L42	160L42F300
180M	180M48	180M48F300	48	48			14	14	42.5	42.5	9	9
180L	180L48	180L48F300
200L	200L55	200L55F350	55	55			16	16	49	49	10	10
225S	225S60	225S60F400	60		140		18		53		11
225M	225M65	225M60F400
250M	250M65	250M65F500	65	55					58
280S	280S75	280S75F500	75	60		140	20	18	67.5	53	12	11
280M	280M75	280M75F500

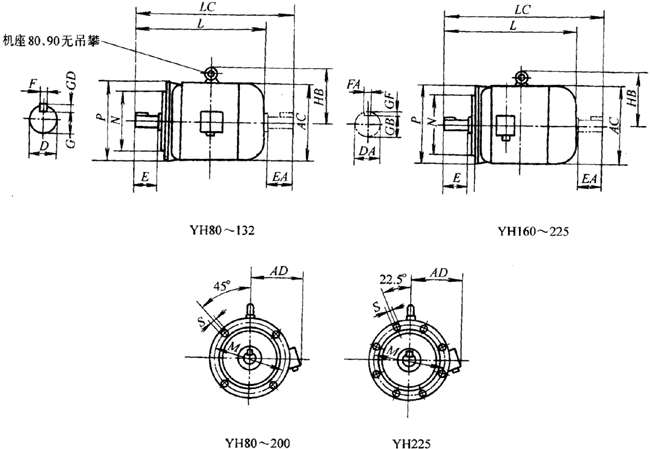

YH系列電動機外形及安裝尺寸圖（B5）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準機座號	AC	AD	HB	L	LC	M	N	P	S
80	19F165	165	150		285	332	165	130	200	4×ф12
90S	24F165	175	155		310	368
90L					335	393
100L	28F215	205	180	145	380	445	215	180	250	4×ф15
112M		230	190	160	400	463
132S	38F265	270	210	178	475	559	265	230	300
132M					515	597
160M	42F300	325	255	215	600	717	300	250	350	4×ф19
160L					645	761
180M	48F300	360	285	250	670	783
180L					710	821
200L	55F350	400	310	280	775	881	350	300	400
225S	60F400	450	345	298	820	934	400	350	450
225M					845	959

注：第二軸伸肩到風罩距離約8mm，其中L、LC等外形尺寸為最大值。

YH系列電動機B5安裝軸伸尺寸與第二軸伸尺寸

中心高	國際標準機座號	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19F165	19	19	40	40	6	6	15.5	15.5
90S 90L	24F165	24	24	50	50	8	8	20	20	7	7
100L 112M	28F215	28	28	60	60	8	8	24	24	7	7
132S 132M	38D265	38	38	80	80	10	10	33	33	8	8
160M 160L	42F300	42	42	110	110	12	12	, 37	37	8	8
180M 180L	48F300	48	48			14	14	42.5	42.5	9	9
200L	55F350	55	55			16	16	49	49	10	10
225S 225M	60F400	60	60	140		18	16	53	49	11	10

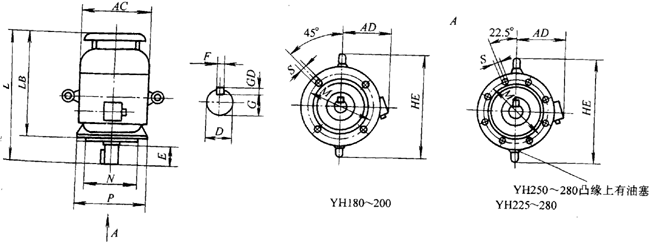

YH系列電動機外形及安裝尺寸圖（V1）

中心高	國際標準機座號	AC	AD	L	LB	D	E	F	G	GD	HE	M	N	P	S
180M	48F300	360	285	730	620	48	110	14	42.5	9	500	300	250	350	4×ф19
180L				770	660
200L	55F350	400	310	850	740	55		16	49	10	550	350	300	400
225S	60F400	450	345	910	770	60	140	18	53	11	610	400	350	450	8×ф19
225M				935	795
250M	65F500	495	385	1035	895	65			58		650	500	450	550
280S	75F500	555	410	1120	980	75		20	67.5	12	720
280M				1170	1030
