                    |  | YA系列增安型中型高壓三相異步電動機外形及安裝尺寸(6kV或10kV) |  |

                    |  | 詳細介紹: | 發布時間:2007/3/19 10:25:57  |  |

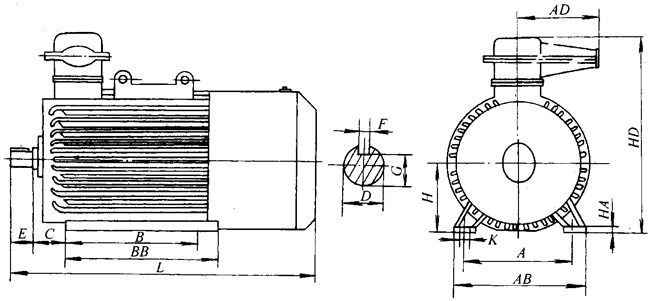

                    |  | YA355~450外形尺寸圖(B3)

| 中心高H | 極  數 | A | B | C | D | E | F | G | K | L | AB | HD | BB | AD |
| 355 | M | 2極 | 610 | 800 | 254 | 75 | 140 | 20 | 67.5 | ф28 | 1730 | 760 | 1100 |   | 600 |
| 4極以上 | 90 | 170 | 25 | 81 | 1670 |
| 400 | S | 2極 | 686 | 900 | 280 | 75 | 140 | 20 | 67.5 | ф35 | 1780 | 850 | 1160 | 1160 | 550 |
| 4極以上 | 90 | 170 | 25 | 81 | 1800 |
| M | 2極 | 686 | 1000 | 280 | 75 | 140 | 20 | 67.5 | ф35 | 1800 | 850 | 1160 | 1260 |
| 4極以上 | 90 | 170 | 25 | 81 | 1900 |
| 450 | S | 2極 | 750 | 900 | 315 | 85 | 170 | 22 | 76 | ф35 | 1900 | 900 | 1255 | 1160 | 550 |
| 4極 | 100 | 210 | 28 | 90 | 2060 |
| 6極以上 |   |   |   |   |   |
| M | 2極 | 750 | 1000 | 315 | 85 | 170 | 22 | 76 | ф35 | 2110 | 900 | 1255 | 1260 | 550 |
| 4極 | 100 | 210 | 28 | 90 | 2180 |

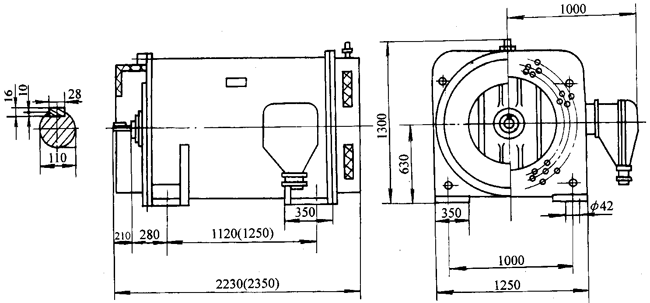

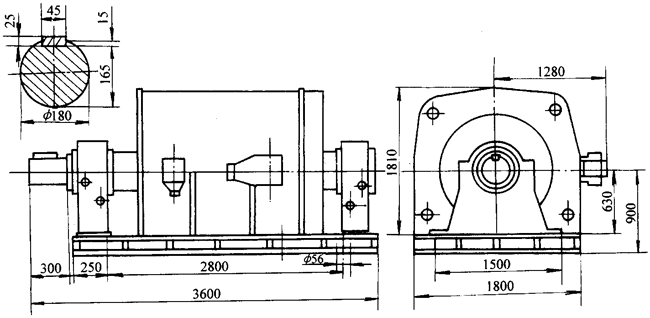

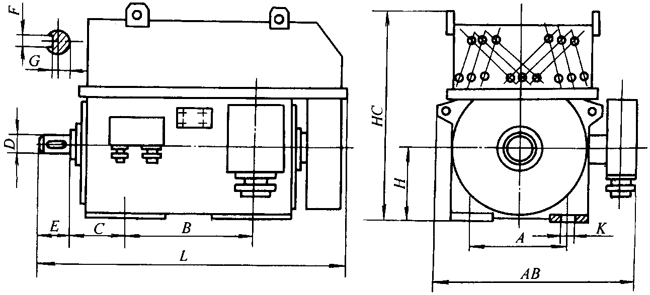

| 6極以上 |   |   |   |   |   |  注:此表為佳木斯電機廠數據   YA630S、M外形尺寸圖(B3)   YA630外形尺寸圖(IM7211)   YAe560外形尺寸圖
| 型   號 | A | B | HC | D | E | F | G | H | K | AB | L | C |
| YAe560-670-14 | 1000 | 1400 | 2165 | 130 | 250 | 36 | 118 | 560 | ф42 | 1990 | 2775 | 500 |
| YAe560-640-12 | 1000 | 1400 | 1940 | 130 | 250 | 32 | 119 | 560 | ф42 | 1845 | 2780 | 500 |  |  |  |  |
