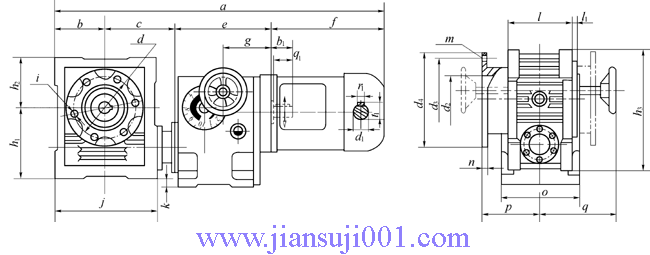

GPZH系列末端為蝸輪蝸桿減速、立式安裝的基本型變速器外形及安裝尺寸





末端為蝸輪蝸桿減速、立式安裝的基本型變速器外形及安裝尺寸  （mm）

產品型號	外形及安裝尺寸
	a b	c e	f d	g h1	h2 i	j k	l l1	m d2	d­3 d4	n o	p q	h3 q①1	b1 r①1	d1 t①1
GPZH120FD-Ⅱ	631 92.5	157.5 174	207 125	86 120	95 6-M8	185 6	130 4	4-φ11 100	165 185	12 146	120 120	215 23	25 4	11 12.5
GPZH180FD-Ⅱ
GPZH250FD-Ⅱ	712 115	180 192	225 156	94 150	120 4-M10	230 6	170 6	4-φ13 125	205 230	15 165	140 120	270 30	32 5	14 16
GPZH370FD-Ⅱ
GPZH550FD-Ⅱ	787 122.5	191.5 218	255 140	111 165	125 4-M12	245 15	193 6	4-φ13 168	215 245	18 200	152 160	290 40	42 6	19 21.5
GPZH750FD-Ⅱ
GPZH1100FD-Ⅱ	789 122.5		257 140									290 50	52 8	24 27
GPZH1500FD-Ⅱ	814 122.5		282 140

    注：本類型變速器的輸出軸亦有軸孔型和軸伸型兩種型式。

    ①這些尺寸只用于立式安裝的雙軸型變速器（不帶馬達），此時，產品型號標記中無“D”。
