外部逆止器FGRA2-A3和FGRA3-A4
適用高扭矩，低轉速
滾柱制動-油脂潤滑
|
型號
FGR-A2-A3 |
零件號 |
型號
FGR-A3-A4 |
零件號 |
額定
扭矩
Nm |
最大
轉速
min-1 |
內孔直
徑系列
mm |
D
mm |
E
mm |
F
mm |
G
|
H
mm |
L
mm |
N
mm |
O
mm |
P
mm |
Q
mm |
|
FGR 12
FGR 15
FGR 20
FGR 25
FGR 30
FGR 35
FGR 40
FGR 45
FGR 50
FGR 55
FGR 60
FGR 70
FGR 80
FGR 90
FGR 100
FGR 130
FGR 150 |
4884.026.140
4884.031.140
4884.039.140
4884.050.140
4884.055.140
4884.060.140
4884.066.140
4884.071.140
4884.080.140
4884.085.140
4884.095.140
4884.104.140
4884.120.140
4884.136.140
4884.160.140
4884.190.140
4884.238.140 |
FGR 12
FGR 15
FGR 20
FGR 25
FGR 30
FGR 35
FGR 40
FGR 45
FGR 50
FGR 55
FGR 60
FGR 70
FGR 80
FGR 90
FGR 100
FGR 130
FGR 150 |
4884.026.130
4884.031.130
4884.039.130
4884.050.130
4884.055.130
4884.060.130
4884.066.130
4884.071.130
4884.080.130
4884.085.130
4884.095.130
4884.104.130
4884.120.130
4884.136.130
4884.160.130
4884.190.130
4884.238.130 |
55
130
180
290
500
730
1000
1150
2100
2600
3500
6000
6800
11000
20000
31000
68000 |
2500
2200
1900
1550
1400
1300
1150
1100
950
900
800
700
600
500
350
250
200 |
12
15
20
25
30
35
40
45
50
55
60
70
80
90
100
130
150 |
62
68
75
90
100
110
125
130
150
160
170
190
210
230
270
310
400 |
13
13
15
18
18
22
22
26
26
30
30
35
35
45
45
60
60 |
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 |
M14
M14
M16
M20×2
M20×2
M24×2
M24×2
M30×2
M30×2
M36×2
M36×2
M42×2
M42×2
M50×2
M50×2
M72×2
M72×2 |
59
62
72
84
92
102
112
120
135
142
145
175
185
205
230
268
325 |
42
52
57
60
68
74
86
86
94
104
114
134
144
158
182
212
246 |
10
10
11
14
14
18
18
22
22
25
25
30
30
40
40
55
55 |
64
78
82
85
95
102
115
115
123
138
147
168
178
192
217
250
286 |
10
10
12
16
16
20
20
25
25
32
32
38
38
50
50
68
68 |
44
47
54
62
68
76
85
90
102
108
112
135
145
155
180
205
255 |
鍵槽寬度公差為IT10。逆止器的最大扭矩是上表中最大額客扭矩的2倍。因此實際應用過程式中的峰值扭矩不應超過最大額定扭矩的2倍。
特點：
FGRA2-A3系列逆止器一般裝配在過軸，不帶有軸向鎖緊。
FGRA3-A4系列逆止器一般裝配在軸端，并帶有軸向鎖緊。
扭力臂通過螺栓固定在箱體上，假如釋放螺栓，逆止器可自由轉動。
安裝指導：
扭力臂通過螺栓固定在箱體上，并保證螺栓和扭力臂之間徑向和軸向有0.5到2mm的間隙。對該逆止器來說，內環(huán)必須通過壓盤和軸固定。假如需要，壓盤和螺栓是可以成套供應的。
軸的公關建議為OSOh6或j6。在裝配前，請仔細閱讀裝配指導。
旋向：

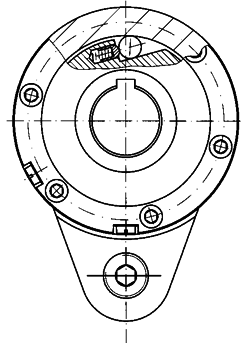

在訂單中應指定軸或內環(huán)的旋向（沿X向如圖所示）。通過調換扭力臂和端的位置可以使旋向相反。
| 頁次：1/1 每頁10條 共1條信息 分頁：[1] |
