第5章 雙聯三叉桿式萬向聯軸器的動力仿真
5.1 引言
任何機械都有運動，任何機械都受到力的作用，各種機械因受到力的作用而運動，在運動中又會產生力。正是由于力和運動的相互影響，才使動力學問題相當?shù)膹碗s，這一點在空間機構中體現更是突出。由前面的分析可知，三叉桿式萬向聯軸器機構是一種運動規律非常復雜的空間機構，它的動力分析自然十分復雜，如用手工去計算幾乎不可能。
動力分析是進行機械設計的基礎。只有通過動力分析知道物體的受力狀況，才可在機械設計中對物體進行強度、剛度、疲勞、壽命等機械性能進行計算。由此，動力分析的重要性可見一斑。
由于動力學研究的復雜性，人們常常引入一些假定，使問題簡化。有時這種假定無關緊要，有時則會導致計算的失誤。但隨著生產實踐的發展，對動力學分析的準確度提出了新的要求。如果仍舊采用靜態代替動態的靜力學方法和恒定動態代替變動動態的動態靜力學方法，則根本不能滿足分析的要求。為此必須進行真正的動力學分析或彈性動力學分析。
力學理論的發展、電子計算機的改進和廣泛應用為動力學分析方法提供了理論基礎和實踐手段。目前在眾多的CAD、CAE軟件中，ADAMS以其較強的運動學，動力學分析功能在眾多工程領域里獲得了廣泛的應用，利用它能較好的解決上述的動力學問題。
本章利用ADAMS軟件，對第四章中建立的雙聯三叉桿萬向聯軸器進行多剛體的動力分析，得到了一些有用的、可視化的結果。
5.2 理論背景
5.2.1 機械動力學簡介
機械動力學研究機械在力作用下的運動和在運動中產生力的科學。由于機械產品的高速化、精密化、輕量化、大功率化的發展趨向不斷促使機械動力學的發展，要求提出更精確、更真實的反映客觀實際的動力學分析方法而摒棄以前在計算中的許多假設和簡化。
在機械動力學發展的過程中產生了如下四種分析方法：
靜力學分析（Static Analysis）。對于低速機械，在運動中的慣性力可以忽略不計。在機械運動過程中的各個位置采用靜力平衡的方法求解；
動態靜力學分析（Kineto-Static Analysis）。隨著機械的速度的提高，慣性力不能再被忽略。假定構件按理想的規律運動，利用達朗貝爾原理求解；
動力學分析（Dynalnic Analysis）。由于在各種力的作用下，機械并不能維持理想的運動規律這一假定，在分析中，把原動機包括在機械系統之內來進行分析。
彈性動力學分析（Elasto-dynamics Analysis）。在前三種分析方法中，構件均被假定為剛性的，但隨著機械輕量化的發展，構件柔性加大，運轉速度提高，慣性急劇增大，在這種情況下，構件的彈性變形會給機械運動的輸出帶來誤差。
機械彈性動力學是機械動力學發展的新階段，它研究把機械的構件看作是彈性的而不是剛性時的機械運動狀態，以及為抑制彈性動力響應而采取的措施和相應的機械設計方法。目前這種方法已得到了廣泛的應用。
5.2.2 ADAMS中的動力學方程
ADAMS中采用拉格朗日乘子法建立系統動力方程
完整約束方程
（q，t）=0
非完整約束方程θ(q，
，t)=0
其中：
T——系統動能；
q——系統廣義坐標列陣；
——廣義力列陣；
p——對應于完整約束的拉氏乘子列陣；
μ——對應于非完整約束的拉氏乘子列陣；
通過求解此微分方程的數值解，即可得到結果。
5.3 雙聯三叉桿式萬向聯軸器的動力仿真
5.3.1 分析模型的建立

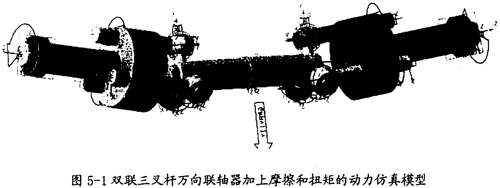

本分析模型是在第四章中的運動分析模型（圖4-18）的基礎上通過除去運動驅動，加上驅動力、摩擦力而得到圖5-1所示的動力仿真模型。
目前在三叉桿式萬向聯軸器動力分析方面，所發表的論文大多是在忽略摩擦力與慣性力的條件下進行的，僅是作最基礎的靜力學分析，或是考慮到恒定摩擦和慣性力的動態靜力學分析。而在實際應用中，摩擦不僅是聯軸器實際失效的主要原因之一，而且是影響效率的主要因素，另外在聯軸器高速運轉中慣性力是不可忽略的重要因素。因此本章在考慮到摩擦和慣性力的情況下，進行真正的動力學分析（多剛體系統），必定會得出全新的結果，為這種聯軸器的進一步研究、開發打下基礎。
5.3.1.1 建立模型的的關鍵點
5.3.1.1.1 摩擦力的施加
在雙聯三叉桿式萬向聯軸器的模型中，相互運動的構件較多，各個構件之間的活動接觸面都會產生摩擦力的作用，不同的運動副形式，摩擦產生的來源也不一樣，在施加摩擦時要根據不同的摩擦來源考慮各因素的影響。在本章的分析中，各個運動副間都被加上了摩擦力。由于涉及到了如下四種運動副，現對它們摩擦力施加的考慮因素作如下的陳述：
移動副：

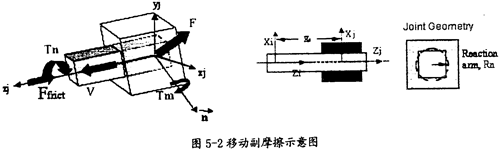

移動副產生摩擦的示意圖如圖5-2所示。在這種運動副中只會產生逆向于移動方向v（如圖5-2中藍色箭頭所示）的摩擦力Ffrict（如圖5-2中紅色箭頭所示）,它的產生主要由三種因素，即構件間相互作用的徑向力F、構件間相互作用的扭矩Tn、構件間相互作用的彎矩Tm（這三種力如圖5-2中綠色箭頭所示）。在施加由這些作用力產生的摩擦力時，要考慮徑向力F的大小、等效作用臂長Rn（如圖5-2中右邊圖所示運動副間的重疊量和重疊量的變化情況、扭矩Tn的大小和它的等效反作用臂長Rn、彎矩Tm的大小和彎矩的反作用臂長XS（如圖5-2中間圖所示）。另外還得考慮靜摩擦系數、動摩擦系數及預載荷的作用。
圓柱副：

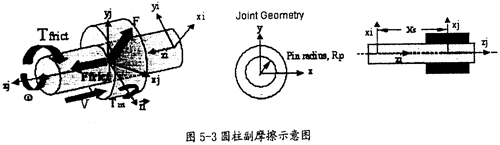

圓柱副產生摩擦的示意圖5-3所示。在這種動動副中會產生逆向于移動方向V（如圖5-3中藍色箭頭所示）的摩擦力Ffrict（如圖5-3中紅色箭頭所示）及逆向于旋轉方向ω（如圖5-3中藍色箭頭所示）的摩擦扭矩Tfnct（如圖5-3中紅色箭頭所示），它的產生主要由兩種因素，即構件間相互作用的徑向力F、構件間相互作用的彎矩Tm（這兩種力如圖5-3中綠色箭頭所示）。在施加這些作用力產生的摩擦力時，要考慮徑向力F的大小、圓柱半徑RP（如圖5-3中間圖所示）、運動副間的重疊量和重疊量的變化情況、彎矩Tm的大小和彎矩的反作用臂長Xs（如圖5-2中右圖所示），另外還得考慮靜摩擦系數、動摩擦系數及預載荷的作用。
旋轉副：

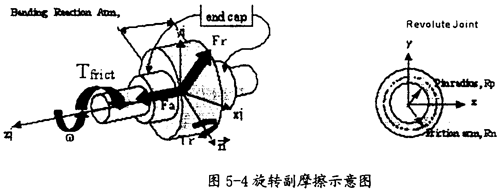

旋轉副產生摩擦的示意圖如圖5-4所示。在這種運動副中只會產生逆向于旋轉方向ω（如圖5-4中藍色箭頭所示）的摩擦扭矩Tfrict（如圖5-4中紅色箭頭所示），它的產生主要由三種因素，即構件間相互作用的徑向力Fr、構件間相互作用的軸向力Fa、構件間相互作用的彎矩Tr（這三種力如圖5-4中綠色箭頭所示）。在施加由這些作用力產生的摩擦力時，要考慮徑向力Fr的大小、圓柱半徑RP（如圖5-4右圖所示）、軸向力Fα的大小、摩擦半徑Rn的大�。ㄈ鐖D5-4右圖所示）、彎矩Tm的大小和彎矩的反作用臂長（即旋轉副的長度，如圖5-4中左圖所示），另外還得考慮靜摩擦系、動摩擦系數及預載荷的作用。
球面副：
球面副產生摩擦的示意圖如圖5-5所示。在這種運動副中只會產生逆向于旋轉方向的摩擦扭矩Tfrc（如圖5-5中紅色箭頭所示），它的產生只有一種因素，即構件間相互作用的徑向力F（如圖5-5中灰色箭頭所示）。在施加由相互作用的徑向力F產生的摩擦力時，要考慮徑向力F的大小和球半徑，另外還得考慮靜摩擦系數、動摩擦索數及預載荷的作用。
在這一過程中分別對20個運動副添加了摩擦力，這些力在仿真中將會隨著它們的產生因素的變化而變化。這在后面的結果中可以見到。
5.3.1.1.2 驅動力的施加
在動力仿真中，對微分方程的求解用的都是用數值計算的方法，在迭代求解的過程中，步長不可過長，如果步長太大，則在數值計算中會不收斂，導致仿真的失敗。在動力仿真中，如果規定了時間步的步長，又添加了過大的驅動力，則在仿真中物體在較短的時間內會發生很大的空間位移，在這種情況下，數值計算將很可能不收斂．故在進行動力仿真中，應讓整個變化過程平緩的進行，仿止出現上述的現象。
在ADAMS中提供了階梯函數（STEP函數），它可以作為解決這一問題的工具。STEP函數簡述如下：

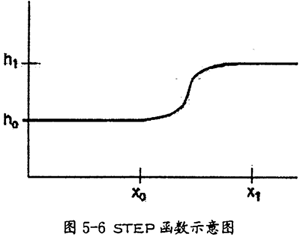

在ADAMS中，STEP函數近似一個標準的數學STEP函數（沒有不連續性）,并逐步逼近數值，例如：驅動或者力，向上或者向下或者打開和關閉。它的函數圖形如圖5-6所示。格式同各參數說明如下：
格式：STEP(x,x0,h0,xl,hl)
參數說明：
x一自變量，可以是時間或時間的任一函數；
x0一自變量的STEP函數開始值，可以是常數或函數表達式或設計變量；
x1一自變量的STEP函數結束值，可以是常數、函數表達式或設計變量；
h0一STEP函數的初始值，可以是常數、設計變量或其它函數表達式；
h1一STEP函數的最終值，可以是常數、設計變量或其它函數表達式；
從以上說明中，可以知道，STEP函數能使數值之間的過度平緩。在本次仿真中正是利用了這一點，在施加驅動力時采用了此函數，讓驅動力從O平緩過度到一個較大的值，使仿真平穩地進行，避免了發散現象。
在這一過程中分別在輸入軸同支承間的旋轉副及輸出軸同支承間的旋轉副上添加了STEP函數力矩驅動（輸出軸同支承間的旋轉副上的驅動作為負載，輸入軸同支承間的旋轉副上的驅動作為主動力矩）。
