| 申請?zhí)枺?/TD>
| 200420018936 |
申請日： |
2004/05/12 |
| 公開號： |
|
公告號： |
2757420 |
| 授權日： |
2006-2-8 |
授權公告日： |
2006-2-8 |
| 專利類別： |
新型 |
國別省市代碼： |
93[中國|哈爾濱] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
圓筒型永磁直線同步電動機 |
| 國際分類號： |
H02K 41/03 |
| 范疇分類號： |
37A |
| 發明人： |
于效龍 |
| 申請人： |
陳天為;于效龍 |
| 申請人地址： |
黑龍江省哈爾濱市道理區康安小區34樓3單元-201 |
| 郵編： |
150000 |
| 文摘： |
| 一種圓筒型永磁直線同步電動機。圓筒狀環形鐵心和圓餅式繞組相互交錯安裝在機殼內壓配合，機殼中心部位裝有非磁性不銹鋼管，其外壁等間距交錯套接有永久磁鋼、磁極、繞組、機殼兩端裝配有滾子軸承，保持初、次級的電磁氣隙。本實用新型結構簡單、設計合理，體積小，重量輕，推理大，該圓筒型直線電機采用滾子軸承與滑動軸承相比摩擦力減少機械損耗小，提高了電機的效率，滾子軸承可以調節電磁氣隙保證氣隙均勻，滾子軸承采用雙排、多輪三點或四點支撐，可平滑越過次級磁極溝槽，使運行平穩無噪聲。 |
| 主權利要求： |

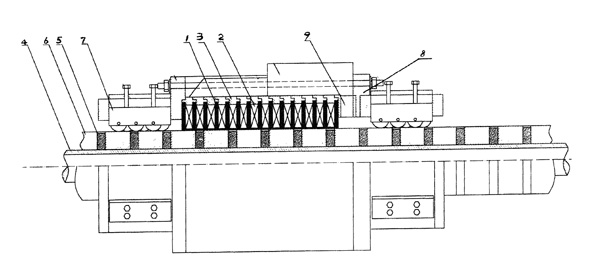

| 一種圓筒型永磁直線同步電動機，包括不銹鋼管，永久磁鋼，其特征在于：圓筒狀環形鐵心（１）和圓餅式繞組（２）相互交錯安裝在機殼（３）內壓配合，機殼（３）中心部位裝有非磁性不銹鋼管（４），其外壁等間距交錯套接有永久磁鋼（５）、磁極（６）、繞組（２）、機殼（３）兩端裝配有滾子軸承（７），保持初、次級的電磁氣隙。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
