| 申請?zhí)枺?/TD>
| 200620026567 |
申請日： |
2006/06/29 |
| 公開號： |
|
公告號： |
2931933 |
| 授權日： |
2007-8-8 |
授權公告日： |
2007-8-8 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
李鳳 |
| 發明名稱： |
單級大速比的擺線減速機構 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
李向進;邢曉燕;李蔚 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |
| 本實用新型涉及一種單級大速比的擺線減速機構，由針齒殼、針齒銷、擺線輪和偏心軸承組成。本實用新型的特征是增加了擺線輪的齒數和針齒殼的針齒數，并用展成插齒法加工，以確保擺線輪和針齒殼的精度和質量，本減速機構裝在一級擺線減速機構內，可替代公知的大速比為８９至１４９的兩級擺線減速機，并可縮短軸向尺寸，減小體積，節省材料，降低成本，提高減速機的承載能力。 |
| 主權利要求： |

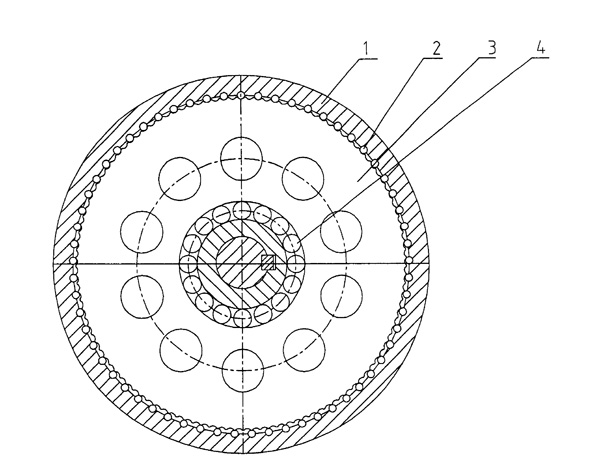

| 一種單級大速比的擺線減速機構，由針齒殼（１）、針齒銷（２）、擺線輪（３）和偏心軸承（４）組成，擺線輪（３）的內孔動裝在偏心軸承（４）上，其特征是：針齒殼（１）的內圓均勻分布有４５－７５個半圓孔，其中，每個半圓孔內均裝有可滾動的針齒銷（２），擺線輪（３）的外圓周上均勻分布有８９－１４９個輪齒，擺線輪（３）的輪齒嚙合針齒殼（１）內圓上半圓孔中的針齒銷（２）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
