| 申請?zhí)枺?/TD>
| 92212841 |
申請日： |
1992/05/13 |
| 公開號： |
|
公告號： |
2127129 |
| 授權日： |
1993-1-17 |
授權公告日： |
1993-2-17 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43114 |
代理人： |
李衛平 |
| 發明名稱： |
單片滾柱銷輸出式波輪減速器 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
萬中寶 |
| 申請人： |
萬中寶 |
| 申請人地址： |
湖南省長沙市東郊英興鎮長沙軸承廠開發部 |
| 郵編： |
410129 |
| 文摘： |
| 單片滾柱銷輸出式波輪減速機，主要由波動圈、滾柱銷、銷套、偏心套、滾動軸承、輸入軸、波動輪、輸出軸組成，在偏心套上通過滾動軸承安裝有波動輪，波動輪外套裝有波動圈并在其間卡裝有若干滾柱銷，滾柱銷套裝有銷套的一端插裝在輸出軸法蘭盤上的法蘭孔內，利用波動輪、滾柱銷及波動圈之間的相對運動而實現減速傳動的目的。本實用新型結構簡單、體積小、傳動比穩定，安裝、維修方便，適于使用在需變速的傳動機械中。 |
| 主權利要求： |

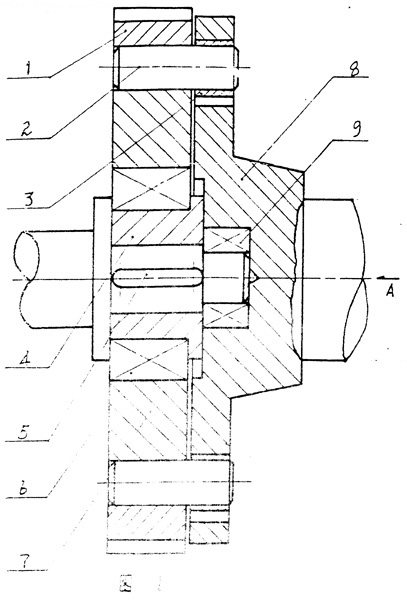

| 單片滾柱銷輸出式波輪減速機，包括波動圈１、滾柱銷２、銷套３、偏心套４、輸入軸５、滾動軸承６、９、波動輪７、輸出軸８，所述波動圈１的內園周呈波浪形，波動輪７的外園周設有若干半園形齒，其特征在于偏心套４通過鍵連接安裝在輸入軸５上，波動輪７通過滾動軸承６安裝在偏心套４上，波動圈１套裝在波動輪７的外面并在其間卡裝有若干滾柱銷２，輸出軸８通過滾動軸承９安裝在輸入軸５上并與偏心套４的一端接觸軸向定位，滾柱銷２套裝有銷套３的一端插裝在輸出軸８的法半盤上的法蘭孔的。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-4-6;因費用終止日 |
