| 申請?zhí)枺?/TD>
| 03258518 |
申請日： |
2003/09/25 |
| 公開號： |
|
公告號： |
2649532 |
| 授權日： |
2004-10-20 |
授權公告日： |
2004-10-20 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
王淦緒 |
| 發明名稱： |
用于帶式輸送機的減速機構 |
| 國際分類號： |
B65G 23/00 |
| 范疇分類號： |
|
| 發明人： |
王愛民 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |
| 本實用新型涉及一種用于帶式輸送機的減速機構。在圓形的前、后端蓋構成的圓餅形內腔中，安裝有輸入軸齒輪與中間齒輪嚙合，為一級齒輪減速傳動；中間齒輪軸上的小齒輪與空心輸出軸上的低速齒輪嚙合，為二級齒輪減速傳動；其中輸入軸、中間軸和空心輸出軸，為兩級空間平行軸。其目的是為了減小空間、縮小體積，使結構更加緊湊，并減輕重量。在輸入軸的后端配有防倒轉的逆止器，輸出采用空心軸單鍵聯結，可以直接懸掛在帶式輸送機的主機軸上，可替代電動滾筒作為帶式輸送機的動力源。在維修和檢修時，減速機構不用拆卸下來，可直接在輸送機上進行修理，維修非常方便。 |
| 主權利要求： |

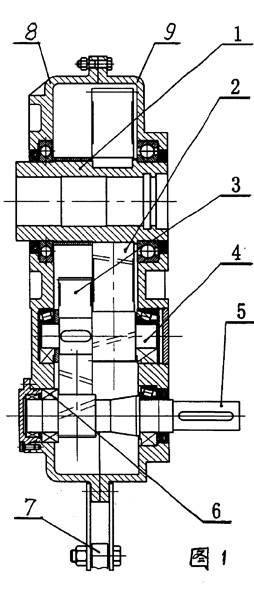

| 一種用于帶式輸送機的減速機構，它主要由前端蓋、后端蓋、輸入軸齒輪、中間齒輪、中間齒輪軸、低速齒輪、空心輸出軸、逆止器、扭力臂、軸承蓋、軸套、軸擋圈、鍵、螺釘、螺母等緊固件組成，其特征是：在圓形的后端蓋（８）與前端蓋（９）的法蘭盤的數個圓孔中，通過螺釘、螺母固連成圓餅形的一體結構；在前、后端蓋的內腔中，輸入軸齒輪（５）一級減速嚙合中間齒輪（３），中間齒輪軸（４）上的小齒輪二級減速嚙合低速齒輪（２），低速齒輪（２）通過鍵固裝在空心輸出軸（１）上，空心輸出軸（１）、中間齒輪軸（４）及輸入軸齒輪（５）的三根軸心線不在一條直線上，為兩級空間平行軸；輸入軸齒輪（５）的后端軸臺上，安裝有一個逆止器（６），還在前、后端蓋的法蘭盤上，通過螺釘、螺母安裝一個扭力臂（７）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
