| 申請?zhí)枺?/TD>
| 200510025539 |
申請日： |
2005/04/29 |
| 公開日： |
2006/06/14 |
公告日： |
|
| 公開號： |
1786515 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31100 |
代理人： |
趙志遠 |
| 發明名稱： |
行星變速雙速減速器 |
| 國際分類號： |
F16H 3/44 |
| 范疇分類號： |
27D |
| 發明人： |
田洪;王遐其 |
| 申請人： |
上海振華港口機械(集團)股份有限公司 |
| 申請人地址： |
上海市浦東南路3470號 |
| 郵編： |
200125 |
| 文摘： |

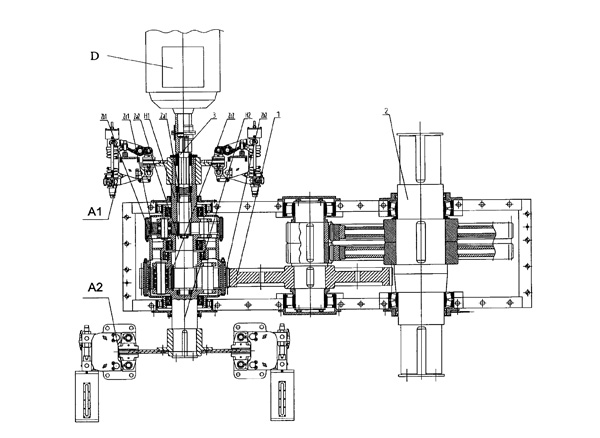

| 本發明涉及行星變速雙速減速器，包括原動機Ｄ、制動器Ａ１、制動器Ａ２、輸入軸３、輸出軸２、平行軸１、第一級行星傳動機構、第二級行星傳動機構，所述的第一級行星傳動機構包括太陽輪Ｚａ１、內齒圈Ｚｂ１、行星輪Ｚｃ１、行星架Ｈ１，所述的第二級行星傳動機構包括太陽輪Ｚａ２、內齒圈Ｚｂ２、行星輪Ｚｃ２、行星架Ｈ２，所述的第一、第二級行星傳動機構與包括制動器在內的部件相配合構成行星變速雙速減速器。與現有技術相比，本發明利用二級行星減速機構與制動器等配合，可完成兩種不同速比在同一輸出軸的運動輸出，其輸出軸的高低速之比可達２～１６倍。 |
| 主權利要求： |
| 行星變速雙速減速器，其特征在于，包括原動機（Ｄ）、制動器（Ａ１）、制動器（Ａ２）、輸入軸（３）、輸出軸（２）、平行軸（１）、第一級行星傳動機構、第二級行星傳動機構，所述的第一級行星傳動機構包括太陽輪（Ｚａ１）、內齒圈（Ｚｂ１）、行星輪（Ｚｃ１）、行星架（Ｈ１），所述的第二級行星傳動機構包括太陽輪（Ｚａ２）、內齒圈（Ｚｂ２）、行星輪（Ｚｃ２）、行星架（Ｈ２），所述的第一、第二級行星傳動機構與包括制動器在內的部件相配合構成行星變速雙速減速器。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
