| 申請?zhí)枺?/TD>
| 200320110354 |
申請日： |
2003/10/20 |
| 公開號： |
|
公告號： |
2669459 |
| 授權日： |
2005-1-5 |
授權公告日： |
2005-1-5 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32105 |
代理人： |
周建觀 |
| 發明名稱： |
一體化減速電機 |
| 國際分類號： |
H02K 7/116 |
| 范疇分類號： |
37A |
| 發明人： |
孫雪明 |
| 申請人： |
常州新江浪減速機有限公司 |
| 申請人地址： |
江蘇省常州市武進開發南區南夏墅工業園區 |
| 郵編： |
213166 |
| 文摘： |

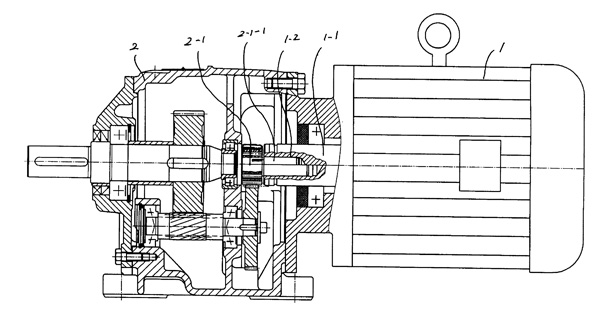

| 本實用新型公開的是一種一體化減速電機，屬于機械制造技術。它由電機（１）和齒輪減速機構（２）所組成，且電機（１）與齒輪減速機構（２）固定連結成一體，而以其在電機（１）的動力輸出軸（１－１）的端面設有與動力輸出軸（１－１）同一軸線的錐孔（１－２），而齒輪減速機構（２）的一級傳動主動齒輪（２－１）設有與主動齒輪（２－１）同一軸線的且互為一體的錐柄（２－１－１），且錐孔（１－２）與錐柄（２－１－１）相匹配，錐孔（１－２）和錐柄（２－１－１）的錐度均為１∶３８～４２為主要特征。本實用新型具有裝拆方便，結構緊湊，傳動效率高，傳動速比范圍大等特點。 |
| 主權利要求： |
| 一種一體化減速電機，由電機（１）和齒輪減速機構（２）所組成，且電機（１）與齒輪減速機構（２）固定連結成一體，其特征在于：在電機（１）的動力輸出軸（１－１）的端面設有與動力輸出軸（１－１）同一軸線的錐孔（１－２），而齒輪減速機構（２）的一級傳動主動齒輪（２－１）設有與主動齒輪（２－１）同一軸線的且互為一體的錐柄（２－１－１），且錐孔（１－２）與錐柄（２－１－１）相匹配，錐孔（１－２）和錐柄（２－１－１）的錐度均為１∶３８～４２。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-12-5;因費用終止日 |
| |
