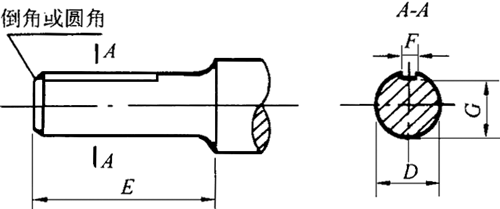

D		E		F		G
公稱尺寸	偏差	公稱尺寸	偏差	公稱尺寸	偏差	公稱尺寸	偏差
2	-	8	±0.18	-	-	-	-
2.5
3		10
4		12	±0.21
5		14
6	±0.004	16		2	-0.004 -0.029	4.8	0 -0.1
7	±0.0045					5.8
8		20	±0.26			6.8
9				3		7.2
10		23				8.2
11	±0.0055			4	0 -0.030	8.5
12		30				9.5
14				5		11.0
16		40	±0.31			13.0
18				6		14.5
19	±0.0065					15.5
20		50				16.5
22						18.5
24				8	0 -0.036	20.0	0 -0.2
25		60	±0.37			21.0
28						24.0
30		80				26.0
32	±0.018 ±0.002			10		27.0
35						30.0
38						33.0
40	+0.018 +0.002	110	±0.43	12	0 -0.043	35.0	0 -0.2
42						37.0
45				14		39.5
48						42.5
50						44.5
55	+0.030 +0.011			16		49.0
60		140	±0.50	18		53.0
65						58.0
70				20	0 -0.052	62.5
75						67.5
80		170		22		71.0
85	+0.035 +0.013					76.0
90				25		81.0
95						86.0
100		210	±0.57	28		90.0
110						100
120				32	0 -0.062	109
130	+0.040 +0.015	250				119
140				36		128	0 -0.3
150						138
160		300	±0.65	40		147
170						157
180				45		165
190	+0.046 +0.017	350	±0.70			175
200						185
220				50	0 -0.074	203
250		410	±0.77	56		230
280	+0.052 +0.020	470		63		260
320	+0.057 +0.021			70	0 -0.087	298	0 -0.3
360		550	±0.87	80		335
400		650	±1.00	90		372
450	+0.063 +0.023			100		419
500						469

注：軸伸直徑D小于6mm時，尺寸D的偏差，尺寸F，G及其偏差由各類型電動機標準另作規(guī)定。當電動機專與某種指定機械配套或有特殊使用要求時，軸伸長度E允許縮短，但應符合GB1569-90《圓柱形軸伸》所規(guī)定的短系列的數值。尺寸F和G僅適用于采用平鍵的軸伸。
