該標準適用于單級、兩級和三級NGW型及其派生系列標準（JB3722-84，JB3723-84，JB3724-84，JB1799-76）產品及其單臺產品的質量分等級及讕定。
標準規定的行星齒輪減速器分為合格品、一等品和優等品三個等級。符合JB1799-76和JB/Z291-87中2.1條規定的為合格品；符合JB3722～3724-84和JB/Z291-87中2.2條規定的為一等品；符合JB/Z291-87中2.3條規定的為優等品。
合格品、一等品、優等品的整機結構運行性能、壽命、噪聲、密封和溫升，應符合表5-54～表5-55規定要求，應得50分。
表5-54產品質量分等要求1）
|
序號 |
項目 |
分等要求 |
應得分 |
|
合格品 |
一等品 |
優等品 |
|
1 |
結構 |
國內先進水平 |
70年代末80年代初 |
當代先進水平 |
40 |
|
2 |
許用輸出扭矩或許用
輸入功率不低于 |
JB1799-76標
準規定 |
JB37223724-84 |
|
|
3 |
效率≥(%) |
減速器行星傳動級數 |
單 |
96 |
97 |
98 |
|
兩 |
95 |
96 |
97 |
|
三 |
94 |
95 |
96 |
|
4 |
短時間的超載能力（%） |
100 |
100 |
150 |
|
5 |
壽命（長期穩定負
荷運行）不低于h |
36000 |
36000 |
4000 |
|
6 |
噪聲≤dB(A) |
減速器
規格 |
≤80
（1～12） |
85 |
85 |
80 |
|
＞80 |
85 |
85 |
83 |
|
7 |
密封 |
不漏油 |
不滲油 |
不滲油 |
|
8 |
潤滑油或殼體最高溫度℃ |
80 |
|
9 |
潤滑油或殼體最大溫升℃ |
45 |
1）減速器規格系指內齒輪分度圓直徑，基（）內為減速器機座號。
表5-55清潔度要求1）
|
200目/in2濾網過濾的機內異物最大允許值 |
應得分 |
|
規格 |
級數 |
合格品 |
一等品 |
優等品 |
規格 |
級數 |
合格品 |
一等品 |
優等品 |
|
（1～2） |
單 |
500 |
450 |
400 |
45～50（9～10） |
單 |
1220 |
1098 |
976 |
10 |
|
兩 |
- |
- |
- |
兩 |
1907 |
1716 |
1525 |
|
（3～4） |
單 |
625 |
562 |
500 |
三 |
2384 |
2145 |
1907 |
|
兩 |
976 |
878 |
781 |
56～63（11～12） |
單 |
1525 |
1373 |
1220 |
|
289.8～31.5(5～6) |
單 |
781 |
703 |
625 |
兩 |
2384 |
2145 |
1907 |
|
兩 |
1220 |
1098 |
976 |
三 |
2980 |
2682 |
2384 |
|
35.5～40(7～8) |
單 |
976 |
878 |
781 |
＞80 |
單 |
1907 |
1716 |
1525 |
|
兩 |
1525 |
1373 |
1220 |
兩 |
2890 |
2682 |
2384 |
|
三 |
1907 |
1716 |
1525 |
三 |
3725 |
3352 |
2980 |
1)規格系指內齒輪分度圓直徑，基（）內為減速器機座號。
1、一般要求
①機體、機蓋、機殼裝配錯位尺寸和軸伸配合表面銹蝕及磕碰劃傷應符合表5-56規定。
|
序號 |
項目 |
合格品 一等品 優等品 |
應得分?jǐn)?shù)1） |
|
1 |
機體、機蓋、機殼等銜接處外
表面徑向錯位不大于mm |
直徑 |
＜500 |
2 |
10分 |
|
＜1000 |
3 |
|
＞1000 |
5 |
|
2 |
軸伸配合用表面銹蝕及磕碰劃傷 |
|
|
無明顯痕跡 |
無 |
|
|
|
|
|
|
|
1）應得分?jǐn)?shù)是指加權評分分?jǐn)?shù)。
②安全、衛生。應得分?jǐn)?shù)10分。
a.高速軸轉動部分應有防護罩；
b.潤滑泵站應有報警指標裝置。
③成套性。應得分?jǐn)?shù)10分。軸承、潤滑油等配套件均應達到合格品、一等品、優等品產品不平的要求。
④外觀、涂裝質量。應得分?jǐn)?shù)10分。產品應造型美觀、涂裝質量應符合JB/ZQ4000、10-86《涂裝通用技術條件》的有關規定。
⑤包裝、運輸、保管。應得分?jǐn)?shù)10分。
a.產品檢驗合格后應按JB/ZQ4286-86《包裝通用技術條件》進行產品包裝。
b.產品出廠后防銹期限按GB4879-85《防銹包裝技術條件》的有關規定。

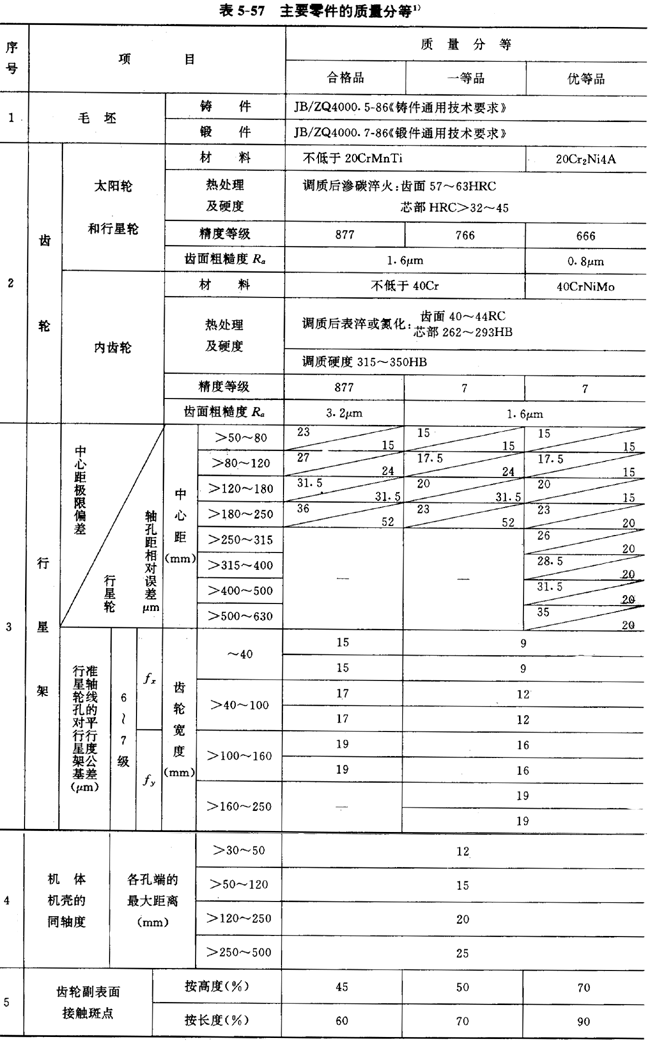

⑥主要零件材料及加工、質量應符合表5-57～5-58規定，應得分?jǐn)?shù)50分。
⑦裝配質量應符合表5-59規定，應得分?jǐn)?shù)45分。
1）fx=fxB/b（μm）；
fy=fyB/b（μm）。
式中：fx、fy——見表5-57；
B——行星軸長度，mm；
b——齒輪寬度，mm。
表5-58齒輪的檢測項目
|
檢查組 |
精度等級 |
齒輪公差 |
控制齒輪副側隙的檢驗項目 |
|
Ⅰ |
Ⅱ |
Ⅲ |
|
1 |
6 |
FP(FPK) |
ff，fpt |
FB |
ESS，ESi或EWS，EWi |
|
2 |
FP(FPK) |
ff，fpb |
|
3 |
7～8 |
FP，F(xiàn)W |
fpb，ff |
|
4 |
FP |
fpt，ff |
表5-59裝配質量
|
序號 |
項目 |
檢驗方法或工具 |
|
1 |
軸向間隙（標準圖紙總圖規定值） |
鋼板尺和深度尺 |
|
2 |
行星架、行星輪組裝后的軸承間隙 |
各行星輪均應能靈活轉動 |
|
3 |
整機空運轉性能 |
用手或加杠桿應能靈活轉動 |
|
4 |
潤滑泵站冷卻系統 |
系統運轉正常報警靈敏 |
