加工自動線的液壓控制
由于液壓傳動具有結構緊湊，控制方便、易于自動化等優點，在自動線中得到了廣泛的應用。
自動線的液壓系統在原理和設計方法上與一般機床的液壓傳動沒有原則上的差異，只是在自動線中，液壓系統除了實現機床的進給運動，工件的定位和夾緊外，還需驅動工件輸送，上下料、轉位，升降以及排屑等輔助裝置，在設計上必須防止各種動力部件和輔助裝置間的干擾，并考慮到自動線連接運轉的特點，應采取措施防止油溫變化過大和溫升過高。
在自動化加工中，廣泛地使用電氣一液壓控制系統，在這種控制系統中，由電氣系統發出順序工作的信號，液壓系統控制和驅動執行部件或輔助裝置的動作。這種控制方式在機械加工自動線上應用得尤為普遍，這是因為電氣一液壓控制系統具有如下一些特點。
1） 電氣控制系統易于實現遠距離控制。
2） 電氣和液壓元件已經標準化，通用化和系列化，易于實現各種控制要求，且成本日益降低。
3） 電氣線路本身能實現互鎖，能保證工作安全可靠。

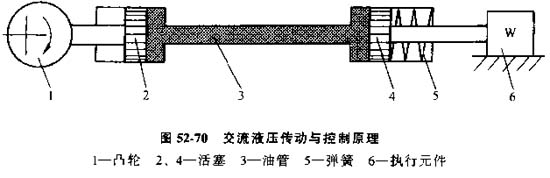

機械一液壓控制系統也就是交流液壓控制系統，其工作原理見圖52-70。
在這種控制系統中，凸輪1推動活塞2移動，活塞2又迫使油管3中的油液流動，從而推動活塞4和執行機構6移動，返回時靠彈簧5的彈力使整個系統回原位。執行機構的運動規律。由凸輪1控制。凸輪1是指令存儲裝置，同時又是驅動元件，由于在這種系統中，工作油液是在密封的管路中往復流動，故稱為交流液壓傳動。

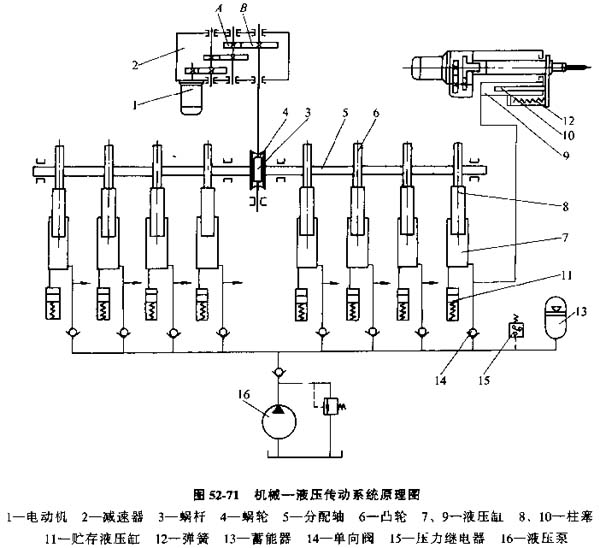

采用交流液壓傳動控制的一個小型自動線的工作原理見圖52-71。
電動機通過減速器，蝸桿、蝸輪驅動分配軸及軸上的8個輪，每個凸輪分別推動液壓缸中柱塞移動。柱塞又推動油液進入工作液壓缸，從而迫使柱塞拖動力頭向前移動，當動力頭前移到終點碰上定位擋鐵后，液壓缸中的油壓升高，油液便注入貯油缸中，當凸輪轉到回程曲線時，動力頭及柱塞在彈簧的拉力作用下回原位，同時油液由于受柱塞10的壓力也流回液壓缸中。
動力頭的運動規律由凸輪曲線控制，分配軸的轉速由交換齒輪A和B調整。
為了保證動力頭的運動特性及移動距離。液壓缸7和液壓缸9及相連管路中的油液體積應保持不變。如有漏損，可利用貯存液壓缸11來補償。液壓缸中彈簧所產生的油壓應略大于進給液壓缸中的最大壓力。當泄露量超出液壓缸11的補償能力時，通過單向閥14由蓄能器13向液壓缸7補油，當蓄能器內壓力降低過多，通過壓力繼電器15起動泵向蓄能器充油。
這種機械一液壓控制裝置結構簡單，工藝性能好，傳動效率高，執行部件的運動規律容易控制，系統發熱少，但對油液的要求高，應避免在密封系統中分解出氣體，影響傳動剛度。由于動力部件的最大進給力決定于凸輪的強度和液壓系統特性，一般不適于進行載荷切削，只適于中小型零件的小型自動線。
